Descrição
|

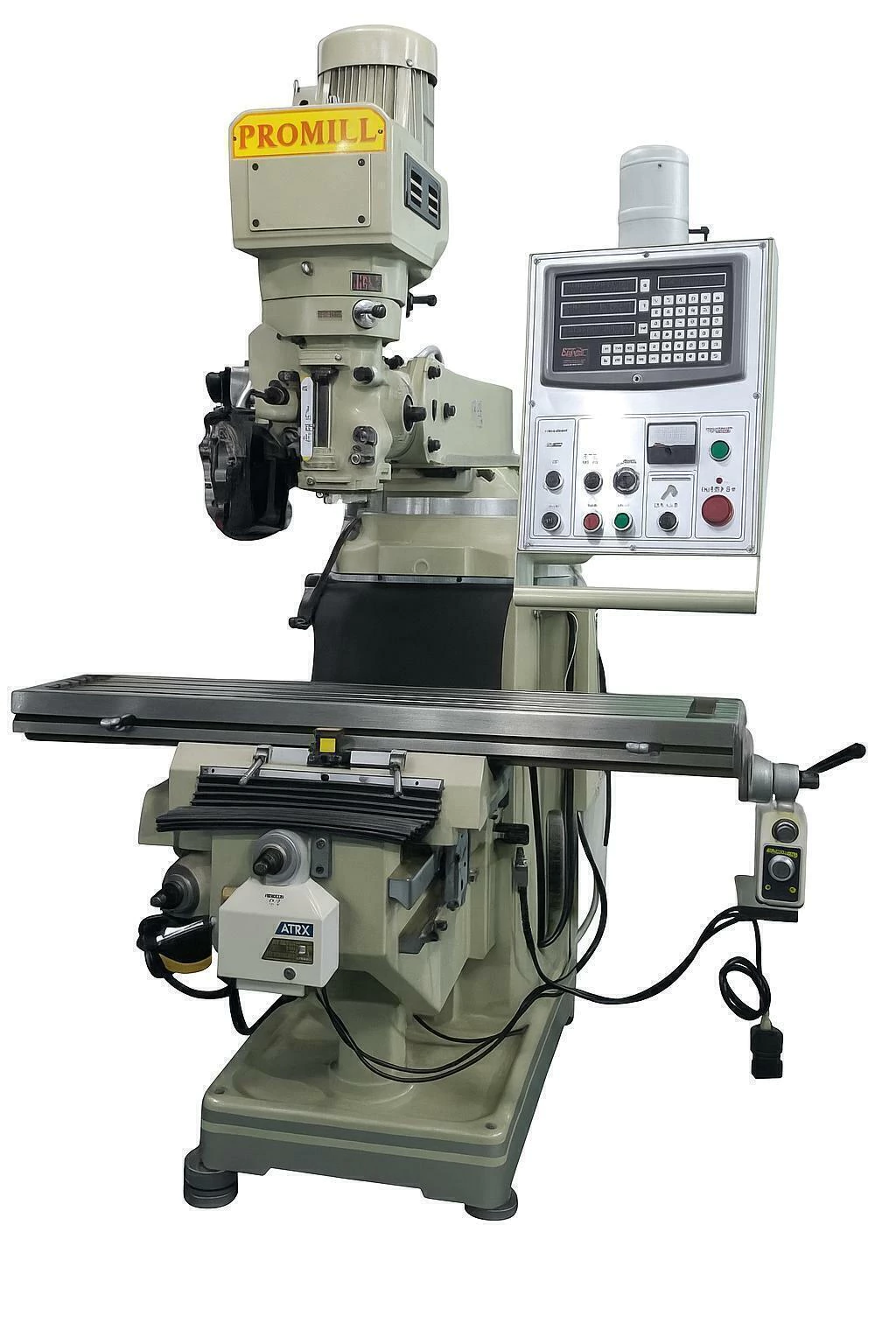

A Vitor Buono comercializa o modelo de Fresadora Ferramenteira acima, bem como diversos outros modelos de Fresadora Ferramenteira para atender diversas aplicações.
Uma fresadora horizontal, um tipo de máquina-ferramenta também conhecido como máquina de moagem horizontal, oferece vantagens distintas, tais como: exercem funções de usinagem em geral, bem como outras operações, tais como rosqueamento e mandrilamento. Isto é geralmente feito em uma operação através da uma máquina de fresagem. Este tipo de fresagem também elimina a maior parte do esforço manual, o que antigamente era exigido nas plantas de usinagem. Configurações múltiplas deste tipo de máquina-ferramenta não precisam ser modificados tão frequentemente. Além disso, as peças não precisam de ser movidas a partir de uma máquina para outra máquina. Atrasos no processamento são mínimos porque não há espera necessária para a próxima máquina, porque tudo é feito continuamente por uma mesma máquina.
A fresadora Ferramenteira é uma máquina muito versátil, com movimentos no cabeçote vertical e horizontal na mesa. É aplicada para trabalho em peças pequenas e com formato complicado. A mesa oferece também inclinação na vertical
O processo de usinagem horizontal na Fresadora Ferramenteira é muito rentável e produz produtos de alta qualidade. A Fresadora Ferramenteira é projetada para fazer tudo isso com uma grande variedade de materiais duros. O processo é rápido e requer paradas mínimas ao longo do tempo de operação. Isso diminui os custos trabalhistas crescentes que muitas vezes acompanham qualquer ambiente de produção.
Os acabamentos na Fresadora Ferramenteira são de níveis superiores e o produto final sai exatamente como planejado. Com opção a parte a Fresadora Ferramenteira é completamente automatizados e não necessita de intervenção humana para funcionar corretamente. Toda a programação é feita com antecedência para que nada seja deixado ao acaso. Isso reduz o tempo de processamento em cerca de 25%, porque o trabalho manual não é mais necessário.
A Vitor Buono comercializada Fresadora Ferramenteira há mais de 50 anos
|
Acessórios e características técnicas:
Estrutura com fundido de alta qualidade
Avanço automático nos eixos X ,Y
Eixo Z motorizado
Avanço engrenado – opcional
Leitor digital nos eixos X, Y e Z;
Carenagem ao redor da mesa
Morsa mecânica com base giratória
Jogo de pinças com 23 pinças, mandril e chave ISO40
Jogo de presilhas com 58 peças
Iluminação com lâmpada Led
Coluna alongadora de 150mm – opcional
Conjunto completo de refrigeração
Sistema de lubrificação centralizada com bomba manual
Bomba de automática de lubrificação – opcional
Bandeja porta cavacos
Proteção sanfonada e proteção de borracha para as guias
Caixa de ferramentas com ferramentas de trabalho
Painel de comando completo com braço articulado
Cabeçote chaveteiro – opcional
Divisor universal (completo, placa, contraponto, grade divisora) – opcional
Ferramental – opcional
Características Técnicas
- Inversor de frequência para o cabeçote vertical – Marca Yaskawa
- Guia dos eixos "X" e "Y" revestidas com turcite
- Guias retificadas e temperadas
- Arvore com revestimento de cromo duro
- Mangote retificado, temperado e equipado com rolamentos de precisão
- Duplas porcas nos fusos de deslocamento dos eixos "X" e "Y"
- Manual de instruções com relatório de inspeção e geometria
- Proteção contra sobrecarga e subtensão
- Grau de proteção IP-54
Características da máquina:
|
- Superfície da mesa
|
1.370x254mm
|
|
- Número, medida e distância das ranhuras
|
3 x 16 x 64mm
|
|
- Peso máximo sobre a mesa
|
400 kgs
|
|
- Curso longitudinal (X)
|
800mm
|
|
- Curso transversal (Y)
|
405mm
|
|
- Curso vertical (Z)
|
400mm
|
|
- Curso vertical do mangote
|
127 mm
|
|
- Curso do torpedo
|
505 mm
|
|
- Sede cônica da máquina
|
ISO-40
|
|
- Diâmetro do eixo árvore vertical
|
105mm
|
|
- Distância do centro do eixo árvore a coluna
|
180-685mm
|
|
- Distância do centro do eixo árvore a mesa
|
0-400mm
|
|
- Gama de avanços automáticos
|
0,04/0,08/0,15 mm/rot
|
|
- Inclinação lateral do cabeçote
|
90°
|
|
- Inclinação frontal do cabeçote
|
45°
|
|
- Gama de velocidades do eixo àrvore
|
60-3.600 rpm
|
|
- Potência do motor
|
5HP
|
|
- Peso da máquina
|
1.550 kgs
|
|
- Dimensões da máquina
|
1.900x2.000x2.600mm
|
Itens da NR-12 que acompanham a máquina:
1) CHAVE PARA INTERTRAVAMENTO DAS PORTAS FRONTAIS
2) BOTÃO DE REARME NO PAINEL DE OPERAÇÕES
3) BOTÃO DE EMERGÊNCIA NO PAINEL DE OPERAÇÕES
4) CHAVE GERAL COM PORTA CADEADO NO PAINEL ELÉTRICO.
5) CONTATOR DE REDUNDÂNCIA NO PAINEL ELÉTRICO.
6) MICROCHAVE NO EIXO DA ALAVANCA DE SUBIDA/DESCIDA DA MESA NO MODO AUTOMÁTICO
7) VOLANTES DOS EIXOS X, Y SÃO DESENGATADOS ATRAVÉS DA AÇÃO DE MOLA NO MODO AUTOMÁTICO.
8) CARENAGEM AO REDOR DA MESA
9) RELÊS DE SEGURANÇA
