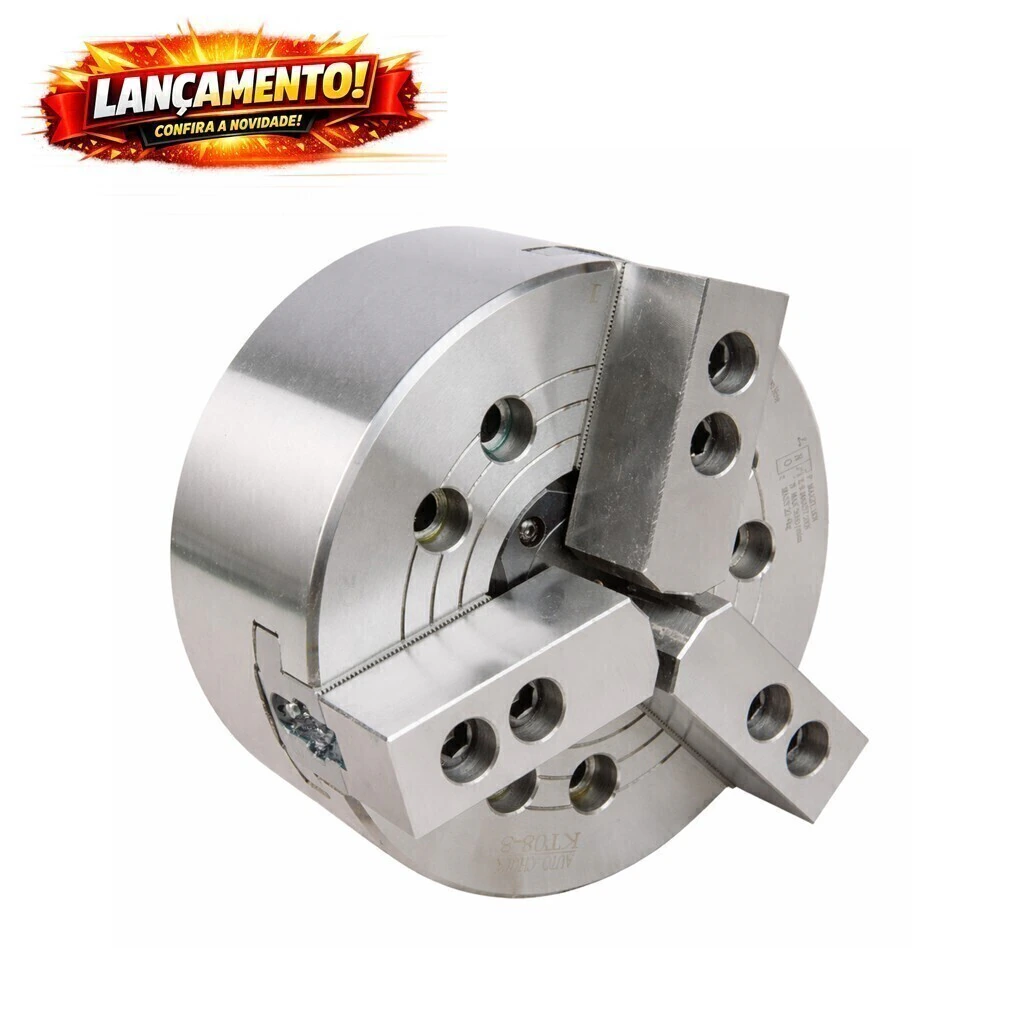

Placa automática de 03 castanhas de 135mm com passagem de 36mm com encaixe ASA 4

Descrição

A Série KT é composta por placas hidráulicas autocentrantes de 03 castanhas com furo passante, projetados para aplicação em tornos CNC de médio e grande porte. Desenvolvidos para operações de usinagem com alta demanda de precisão, estabilidade e repetibilidade, os modelos da linha oferecem excelente relação entre força de aperto, rigidez estrutural e capacidade de rotação.

O corpo da placa é fabricado em aço de alta resistência, com superfícies funcionais tratadas termicamente e retificadas para garantir elevada durabilidade, resistência ao desgaste e precisão dimensional. O sistema de acionamento hidráulico proporciona força de fixação uniforme e segura, reduzindo vibrações e assegurando melhor acabamento superficial da peça usinada.

O design com furo passante permite a alimentação de barras longas, tornando a linha ideal para produção seriada, automação industrial e integração com alimentadores de barra. A interface de montagem segue padrão flangeado ASA (conforme modelo), garantindo compatibilidade com diversos fusos de máquinas CNC.

Ficha técnica :

Curso do pistão de 10mm; Curso da castanha de 5,5mm; Diâmetro máximo de aperto de 135mm; Diâmetro mínimo de aperto de 12mm; Força de tração de 17,1KN; Força máxima de aperto de 35,8KN, Rotação máxima de 7.000rpm; Pressão máxima de trabalho de 2,9Mpa; Rosca M40x1,5.

Encaixe flangeado ASA 4
Acompanha jogo de castanhas mole passo de 1,5 x 60°
Cilindro hidráulico indicado TK536 (vendido separadamente)
