Descrição
Código: 10437
Marca: Ferdimat

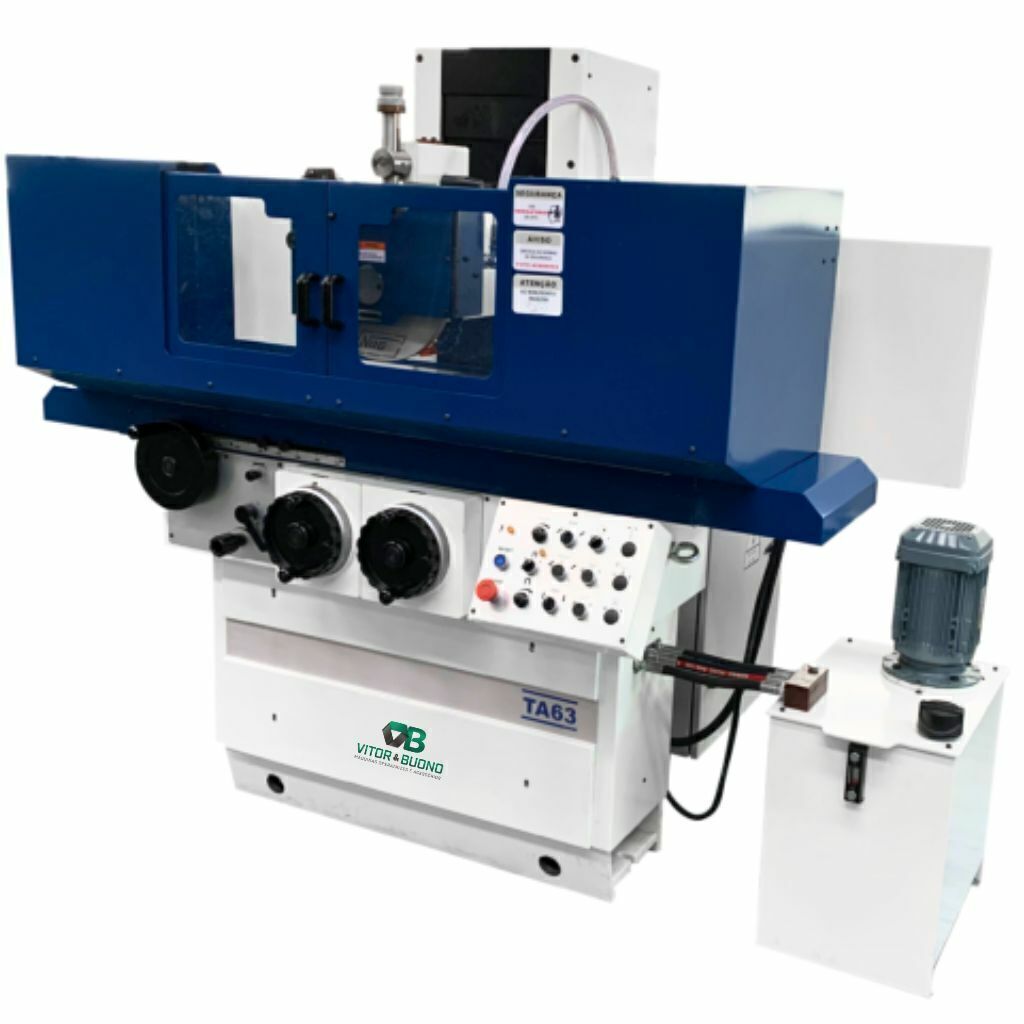

Modelo: TA-63
Mesa de trabalho: A mesa de trabalho é grande e plana, permitindo a fixação segura e estável de peças de trabalho de diferentes tamanhos e formas.
Movimento da mesa: A mesa pode se mover longitudinalmente e transversalmente, permitindo que a retificadora cubra toda a superfície da peça de trabalho.
Cabeçote de retificação: A máquina possui um cabeçote de retificação que suporta a roda de retificação. Esse cabeçote pode ser ajustado em altura e inclinação para garantir o ângulo correto de retificação.
Sistema de refrigeração: Possui sistema de refrigeração para evitar o superaquecimento da peça de trabalho e da roda de retificação, garantindo assim uma operação eficiente e prolongando a vida útil da ferramenta.
Controles eletro-hidráulicos: A máquina é controlada por um sistema eletro-hidráulico que permite ajustar a velocidade de avanço da mesa, a velocidade de rotação da roda de retificação e outros parâmetros importantes para a operação.
Precisão: A retificadora tangencial é conhecida por sua alta precisão, sendo capaz de retificar superfícies planas com tolerâncias muito pequenas, garantindo um acabamento de qualidade nas peças.
ESPECIFICAÇÕES TÉCNICAS
| RETIFICADORA TANGENCIAL MODELO TA63 CONVENCIONAL |
| Capacidade |
|
| Comprimento máximo retificável |
640 mm |
| Largura máxima retificável |
375 mm |
| Rebolo |
|
| Dimensões máximas |
Ø305 x Ø76 x 50 mm |
| Potência motor elétrico |
2,20 kW |
| Placa Magnética |
|
| Dimensões |
580 x 250 mm |
| Peso máximo admissível |
330 Kg |
| Mesa Longitudinal |
|
| Velocidade máxima |
25 m/min |
| Avanços |
|
| Transversal por uma divisão do volante |
0,02 mm |
| Vertical por uma divisão do volante (série manual) |
0,005mm |
| Vertical por uma divisão do volante (série automática) |
– |
| Diversos |
|
| Peso liquido aproximado |
1700 Kg |
| Potência total instalada |
3,8 kW |
| Acessórios e Execuções Padrões |
|
| Balanceador de rebolo |
ok |
| Flange para rebolo |
ok |
| Lubrificação |
Centralizada e automática |
| Manual de instruções |
ok |
| Rebolo |
Ø305 x Ø76 x 25 mm |
| Sistema de iluminação |
ok |
| Sistema de refrigeração |
ok |
| Tensão 380V/60Hz Trifásico |
ok |
* Sujeito a alterações sem aviso prévio
